Calzature salvavita
[Category : - Footwear- Security and alarms]
[Viewed 72 times]
dell’invenzione avente per titolo:
“CALZATURA CON AVVISO DI SOCCORSO PER RILEVAMENTO AUTOMATICO DI CADUTA AL SUOLO E/O PERDITA DI CONOSCENZA”
a nome della Società: DARIO ABELA
a: SIRACUSA (SR)
Inventore: ABELA DARIO
_________________________________________________________________
DESCRIZIONE
Settore della tecnica
La presente domanda di brevetto per invenzione si riferisce in generale al settore delle calzature e in particolare a quello delle calzature del tipo “PANTOFOLA”.
L’invenzione è applicabile a qualsiasi settore dove un tale tipo di dispositivo può essere vantaggiosamente utilizzato, ma preferibilmente questa riguarda il settore calzaturiero.
Tecnica nota
Secondo l’Indagine Multiscopo sulle famiglie “Aspetti della vita quotidiana” condotta dall’Istituto Nazionale di Statistica nel 2019 e nei 3 mesi precedenti l’intervista, 694 mila persone (pari all’11,5 per 1.000 della popolazione) hanno avuto un incidente nella propria abitazione. Su questa base, la stima nell’arco di 12 mesi è di 2 milioni e 800 mila persone circa coinvolte in un incidente nella propria abitazione; proprio da questo dato nasce l’invenzione della “CALZATURA CON AVVISO DI SOCCORSO”
RIASSUNTO :
Sistema (1) per il rilevamento delle cadute al suolo o perdita di equilibrio cui può essere soggetta una persona nell’arco della giornata a causa di, ad esempio ma non esclusivo: incidente, inciampo, perdita di conoscenza, svenimento e conseguente invio di allarme di rilevata caduta con avviso remoto.
Il sistema e’ alloggiato all’interno di una calzatura (2) (esempio pantofola, scarpa) e rivela e comunica a distanza l’avvenuta caduta della persona che indossa tale calzatura, a causa di un evento incidentale sopra citato.
Il sistema (1) comprende le seguenti parti principali [fig.1]: calzatura(2), alloggiamento (3) per il contenimento del sensore per il rilevamento di caduta (4) ed il circuito elettronico (5) di rilevazione e
trasmissione dell’allarme di avvenuta caduta a distanza, piu’ le altre parti indicate nel seguito della
presente descrizione.
Campo di applicazione
La presente proposta concerne un sistema (1) di rilevamento e allarme a distanza, tramite notifica telefonica, sms e/o smartphone applet, di tutte le cadute, dovute ad esempio ad incidente, inciampo, perdita di conoscenza, svenimento a cui una persona puo’ essere potenzialmente soggetta durante le attivita’ svolte nell’arco della giornata.
Il campo di applicazione e’ dunque molto vasto e puo’ essere applicato a tutte le situazioni che una persona vive quotidianamente.
Basta solo che la persona da monitorare indossi almeno una calzatura (2) componente del sistema (1).
Si riportano solo a titolo di esempio alcuni ambiti applicativi: domestico attraverso l’inserimento del sistema di rilevamento (1) in una calzatura (2) del tipo pantofola; industriale, attraverso l’inserimento del sistema (1) in una calzatura (2) del tipo scarpa; ed ancora per tutte le altre attivita’ quotidiane che possono implicare una caduta di una persona che indossa una qualsiasi calzatura(2), in un qualsiasi contesto, da posizione eretta, in piedi, e non.
Stato della tecnica
Le cadute sono il tipo di incidente che provoca le conseguenze più gravi in termini di ricorso ad assistenza medica, limitazioni fisiche e tempi di recupero.
Ad oggi esistono sistemi che tentano di rilevare automaticamente la caduta al suolo delle persone e
che sono integrati in qualche modello di smartwatch.
Generalmente questi sistemi funzionano con sensori di accelerazione o giroscopici.
Il rilevamento della caduta per tali dispositivi e’ vincolato all’entita della caduta (accelerazione,velocita’) offrendo molte volte dei falsi negativi, ovvero la caduta non viena rilevata.
Esiste anche un’altro tipo di soluzione che, invece di rilevare la caduta di una persona al suolo, utilizza dispositivi, generalmente indossati al collo, dotati di pulsante di allarme da premersi in condizioni di malore dalla persona che li indossa.
Questi ultimi sistemi, non sono sistemi di allarme di tipo automatico, perche’ implicano la pressione del pulsante di allarme e quindi la presenza di un, seppur minimo, stato di coscienza da parte della persona che li indossa.
Presentazione dell’idea
Descrizione dell’invenzione

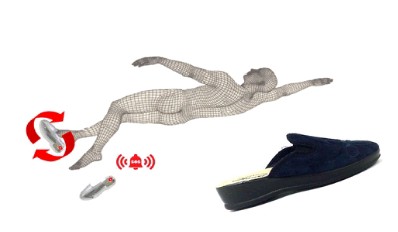

Il concetto innovativo alla base della presente invenzione consiste nel prevedere una calzatura realizzata inventivamente mediante piccole variazioni conformazionali di una comune calzatura, ossia del sottopiede della stessa. In questo modo si ottiene una calzatura “intelligente” in grado di rilevare la perdita di conoscenza ed allertare con notifica le persone o i familiari precedentemente impostate nel sistema automatico (1) che rivela e comunica a distanza un evento (incidentale) del tipo caduta e/o perdita di equilibrio, cui puo’ essere potenzialmente soggetta una persona quotidianamente e che e’ concepito all’interno di almeno una calzatura (2).La calzatura (2) indossata da una persona che cade al suolo, ad esempio per svenimento o mancata conoscenza, assume una inclinazione tipica e differente rispetto a quando la persona si trova in posizione eretta, in piedi.
Dalla sopra citata considerazione nasce l’idea e la proposta di brevetto di rilevare la condizione della persona a partire dalla posizione e/o inclinazione assunta dalla calzatura che questa indossa offrendo in tal modo, in abbinamento ad una elettronica dedicata, la possibilita’ di monitoraggio ed allarme remoto a distanza.
L’inclinazione assunta dalla calzatura (2) a seguito di una caduta, oltre una minima prefissata soglia di intervento, assicura il rilevamento della caduta stessa, attraverso il sistema (1).
Nella presente descrizione viene presentato un sensore di rilevamento della caduta (4), che funziona sul principio fisico della livella a bolla.
Se dunque fissiamo il sistema(1) contenente la bolla ad un sensore(4) posto in in alloggio (3) nello specifico nel sottopiede della “CALZATURA”(2) ,esso non rilevera’ alcuna anomalia finchè la calzatura stia perfettamente orizzontale, (posizione eretta di una persona cosciente) nel momento in cui la calzatura dovesse inclinarsi sostanzialmente o ribaltarsi, un primo segnale acustico avvisa chi le indossa con un allarme sonoro integrato ed in caso di un falso allarme o di una posizione errata del piede ,il fruitore puo’ tranquillamente resettare l’allarme sonoro; se invece si tratta di una caduta ,di un malore o di un incidente e quindi con perdita di conoscenza trascorsi pochi secondi il sensore inviera’ una notifica di allerta ai familiari o al personale medico precedentemente impostato. A tutto vantaggio della praticità e dell’economia, è il soccorso tempestivo a seguito di una caduta che ad oggi è l’incidente più frequente . Le cadute interessano soprattutto le persone anziane alle quali , consentirà di ottenere soccorsi tempestivi e o proporzionalmente ridurra’ la gravità degli incidenti, soprattutto derivanti da cadute a seguito di incidenti o di malori.
Il sistema(1), in considerazione del suo principo di funzionamento basato su un rilevamento della posizione e/o inclinazione della calzatura (2), e’ realizzabile anche con altre tipologie di sensori potenzialmente applicabili al rilevamento di cadute, come ad esempio quelli basati sulla variazione di accelerazione o giroscopici oppure a variazione di centro di gravita.
La proposta e’ applicabile a qualsiasi campo della quotidianita’ e necessita solo che la persona da monitorare indossi una calzatura (2).
La calzatura (2) rappresenta un elemento che viene indossato per la maggior parte della giornata ed in qualunque contesto e che quindi si presta bene al continuo monitoraggio dello stato di equilibrio del corpo della persona che le indossa, consentendo di rilevare eventuali cadute al suolo o perdite di equilibrio.
Descrizione della proposta
Con riferimento alla fig.1 il sistema (1) e’ composto dalle seguenti parti: la calzatura (2) che sara’ indossata dalla persona da monitorare, l’alloggiamento (3) realizzato all’interno della calzatura (2) per il contenimento delle seguenti parti: sensore (4) di caduta, il circuito elettronico (5) di rilevazione e trasmissione di allarme a distanza, una spia (6) di segnalazione, una presa (7) del tipo mini USB per la ricarica delle batterie (8) che alimentano il circuito (5), il tasto di reset del sistema (9).
Si evidenzia che tutta la parte elettronica (4) costituita dalle parti (5),(6),(7),(8),(9) puo’ essere realizzata in un unico circuito o suddivisa tra piu’ circuiti collegati tra loro.
La caduta viene rilevata dal sensore (4) a seguito della variazione di inclinazione subita dalla calzatura (2) indossata dalla persona monitorata che cade al suolo per mancata conoscenza, svenimento o perdita di equilibrio.
Il sensore (4) nell’oggetto della proposta funziona sul principio della livella a bolla.
Il principio di funzionamento del sensore (4) e’ descritto di seguito, in ogni caso, il sistema (1) puo’ funzionare anche con qualsiasi altra tipologia di sensore capace di identificare la variazione di inclinazione della calzatura (2) a seguito della caduta della persona che la indossa.
Il superamento di una soglia minima di inclinazione, rilevata dal sensore (4), subita della calzatura (2) a seguito della caduta al suolo del soggetto che la indossa, attivera’ un segnale di allarme, attraverso il circuito elettronico (5), rappresentativo dell’evento caduta o perdita di equilibrio/conoscenza del soggetto indossante la calzatura (2).
