lang= MULTIPURPOSE SENSOR

[Category : - ELECTRONICS]
[Viewed 9493 times]

lang="fr">
Title (EN) MULTIPURPOSE SENSOR
(FR) CAPTEUR UNIVERSEL
(RU) УНИВЕРСАЛЬНЫЙ ДАТЧИК
Abstract:

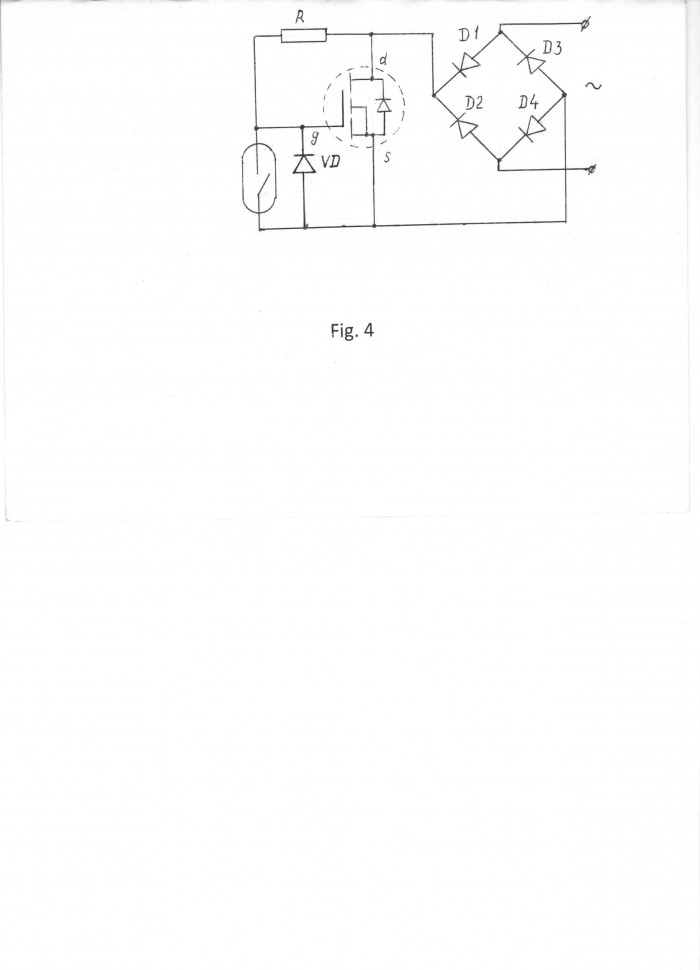

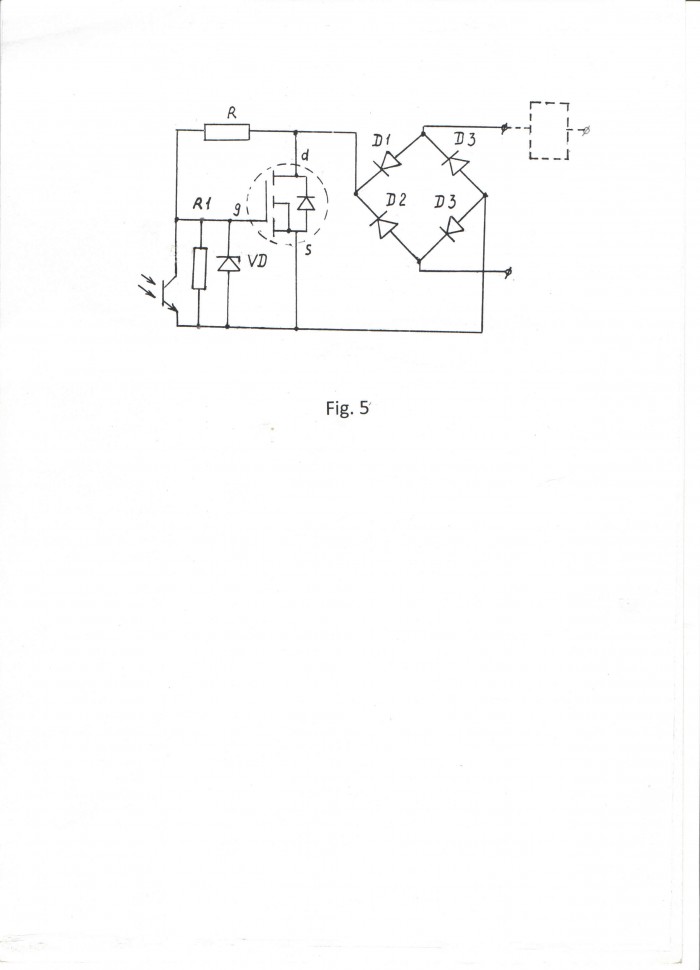

(EN)A multipurpose sensor is in the form of a field-effect transistor or an IGBT which is connected into a diagonal of a diode bridge. The transistor is turned on by a turn-on device connected between the drain and the gate and is turned off by a switching device connected between the gate and the source. The turn-on device used can be a resistor, and the switching device used can be a reed switch or other elements. Owing to the diode bridge, the current through the transistor flows in one direction. Since field-effect transistors and IGBTs have a high input resistance, a low current flows through the switching device, and this increases the operational reliability of said switching device.
(Can be used as an amplitude modulator, a position sensor, control unit relays and motors)
(FR)Le capteur universel est un transistor à effet de champ ou un IGBT branché sur la diagonale d'un pont de diodes. Le transistor s'ouvre par un dispositif d'ouverture branché entre le train et la grille et se ferme par un dispositif de commutation branché entre la grille et la source. On peut utiliser en tant que dispositif d'ouverture la résistance et en tant que dispositif de commutation un interrupteur à lames souples ou d'autres éléments. Grâce au pont de diodes le courant dans le transistor ne circule que dans une seule direction. Comme un transistor à effet de champ et un IGBT possèdent une résistance d'entrée élevée, un faible courant circule à travers le dispositif de commutation, ce qui augmente son efficacité de fonctionnement.
(can be used as amplitude modulator, a position sensor, control unit relays and motors, a good replacement of thyristor units)
I can send a sample of an experimental.
(RU)Универсальный датчик представляет собой полевой или IGBT транзистор, включенный в диагональ диодного моста. Транзистор открывается устройством открывания, включенным между стоком и затвором и закрывается устройством коммутации, включенным между затвором и истоком. В качестве устройства открывания может использоваться резистор, а в качестве устройства коммутации геркон или другие элементы. Благодаря диодному мосту ток через транзистор течет в одном направлении. Так, как полевой и IGBT транзистор обладают высоким входным сопротивлением, то через устройство коммутации протекает малый ток, и это повышает надежность его работы.
(может использоваться, как амплитудный модулятор, датчик положения, Устройство управления реле и электродвигателями, хорошая замена тиристорному блоку.)
Могу выслать опытный образец.

Financial information

I prefer direct sales, i'll discuss your offers
At the present invention received a patent for utility model 212012000221.9 Germany and Russia 127453
Price can be discussed.
Address: [Use the button below to contact me] Alexsandr

Patent publications:

WO 2013085415

Asking price:

50,000 USD
